合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(四)
> 表面活性劑對環(huán)氧漿液的黏度、表面張力、接觸角、滲透性的影響(一)
> 拉脫法測量:不同性能磁性液體的磁表面張力變化規(guī)律與影響因素(一)
> 全自動表界面張力儀適合標(biāo)準(zhǔn)
> 油田用酸化增產(chǎn)增注劑成分配方比例變動對油水的界面張力的影響
> 乳化降黏驅(qū)油劑在孔隙尺度的致效機(jī)理
> 影響?yīng)M縫間氫鍵流體氣液平衡界面張力的因素有哪些(一)
> 楊式方程、Wenzel 方程 Zisman 準(zhǔn)則揭秘液體與固體表面之間的復(fù)雜關(guān)系
> 表面張力儀符合國內(nèi)、國際的標(biāo)準(zhǔn)
> 水成膜泡沫滅火劑之氟碳表面活性劑YM-316復(fù)配性能及表面張力測定(下)
推薦新聞Info
-
> 彈簧秤測量水的表面張力系數(shù)實(shí)驗(yàn)裝置改進(jìn)措施及效果
> 電暈對BOPP薄膜表面張力、化學(xué)結(jié)構(gòu)、元素組成的影響
> 半泡法測定液體表面張力系數(shù)理論、實(shí)驗(yàn)設(shè)計(jì)
> 全氟庚烷端基聚丙烯酸(FPAA)合成方法及水溶液表面張力測定
> 純聚苯胺LB膜和聚苯胺與乙酸混合的LB膜制備、NO?氣體敏感特性研究(下)
> 純聚苯胺LB膜和聚苯胺與乙酸混合的LB膜制備、NO?氣體敏感特性研究(上)
> 不同相對兩親面積的Janus顆粒在油氣表面性質(zhì)和泡沫性能對比(三)
> 不同相對兩親面積的Janus顆粒在油氣表面性質(zhì)和泡沫性能對比(二)
> 不同相對兩親面積的Janus顆粒在油氣表面性質(zhì)和泡沫性能對比(一)
> 氣凝膠的合成方法及干燥方法一覽
重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(二)
來源:中國冶金 瀏覽 331 次 發(fā)布時間:2025-07-08
研究鋼液中硫含量對夾雜物去除的影響時,待試驗(yàn)鋼熔清后向鋼液中加入質(zhì)量分?jǐn)?shù)為99.98%FeS以提高鋼中硫元素質(zhì)量分?jǐn)?shù)。所加試劑熔化且均勻后(反應(yīng)10 min),立即抽取石英管樣1并水冷。隨后向鋼中加入提前預(yù)熔粉碎好的渣料(渣量為鋼液質(zhì)量的15%),成分見表2。鋼渣反應(yīng)30 min后取石英管樣2并水冷。

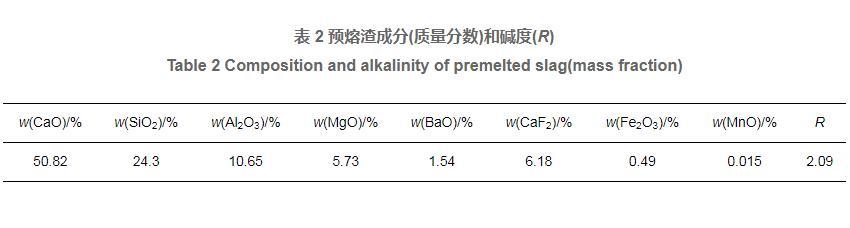

表2預(yù)熔渣成分(質(zhì)量分?jǐn)?shù))和堿度(R)
研究鋼液中氧含量對夾雜物去除的影響時,需待試驗(yàn)鋼熔清后加入質(zhì)量分?jǐn)?shù)為99%的Fe2O3以提高鋼中氧元素質(zhì)量分?jǐn)?shù)。所加試劑熔化且均勻后(反應(yīng)10 min),立即抽取石英管樣1并水冷,隨后向鋼中加入提前預(yù)熔粉碎好的渣料(渣量為鋼液質(zhì)量的15%),成分見表2。鋼渣反應(yīng)30 min后取石英管樣2并水冷。
1.2試樣加工與檢測
每個石英管樣長度約為85 mm,直徑約為6 mm,試樣加工如圖2所示。取中間位置制備金相樣;取兩頭中光潔度較好、致密度較高的一頭進(jìn)行表面磨光,車取直徑為4 mm的氧氮?dú)怏w棒;最終余料取屑用于分析鋼中剩余主要元素的質(zhì)量分?jǐn)?shù)。金相樣經(jīng)過線切割、精細(xì)磨拋后,用ASPEX掃描電鏡檢測試樣,并對掃描結(jié)果進(jìn)行分析,統(tǒng)計(jì)每個試樣中氧化物夾雜的數(shù)量密度和平均尺寸。

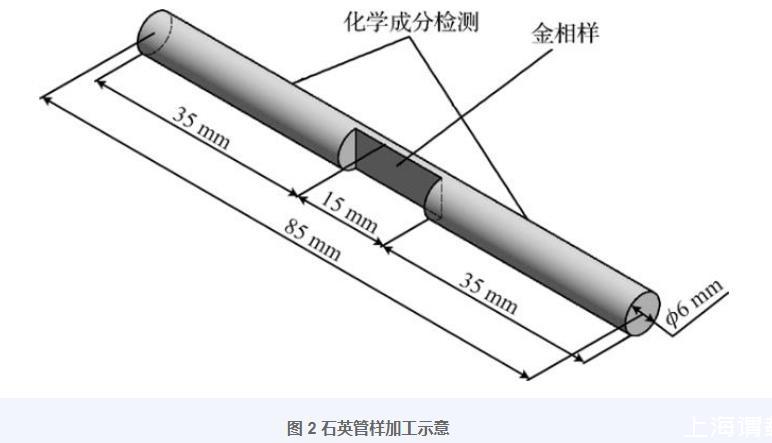

圖2石英管樣加工示意
2試驗(yàn)結(jié)果
2.1鋼中氧、硫含量對脫硫的影響
檢測每爐試樣1和試樣2的硫和全氧質(zhì)量分?jǐn)?shù),結(jié)果見表3??梢钥闯?,固定鋼中全氧質(zhì)量分?jǐn)?shù),隨著初始硫質(zhì)量分?jǐn)?shù)的升高,鋼渣反應(yīng)30 min后,脫硫率逐漸增大,且穩(wěn)定在74%以上,終點(diǎn)硫質(zhì)量分?jǐn)?shù)可降低到0.002 6%以下;固定鋼中硫質(zhì)量分?jǐn)?shù),隨著初始全氧質(zhì)量分?jǐn)?shù)的升高,終點(diǎn)全氧質(zhì)量分?jǐn)?shù)可降低到0.001 4%以下,終點(diǎn)硫質(zhì)量分?jǐn)?shù)可降低到0.001 8%以下,皆滿足重軌鋼的成分要求。鋼中初始硫、全氧質(zhì)量分?jǐn)?shù)與脫硫率的關(guān)系如圖3所示。

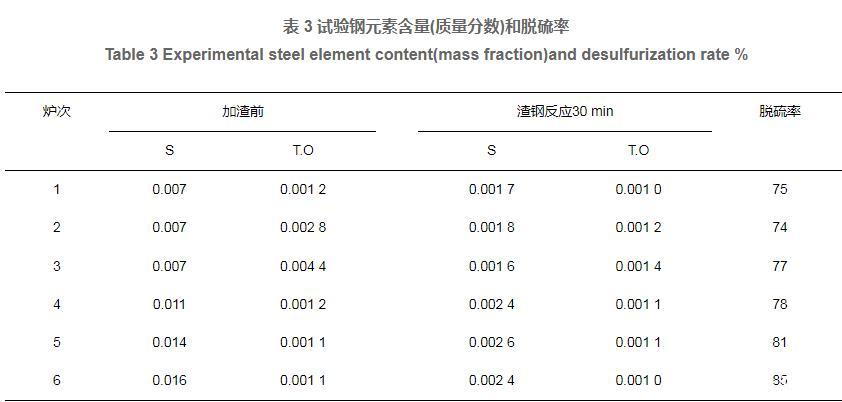

表3試驗(yàn)鋼元素含量(質(zhì)量分?jǐn)?shù))和脫硫率

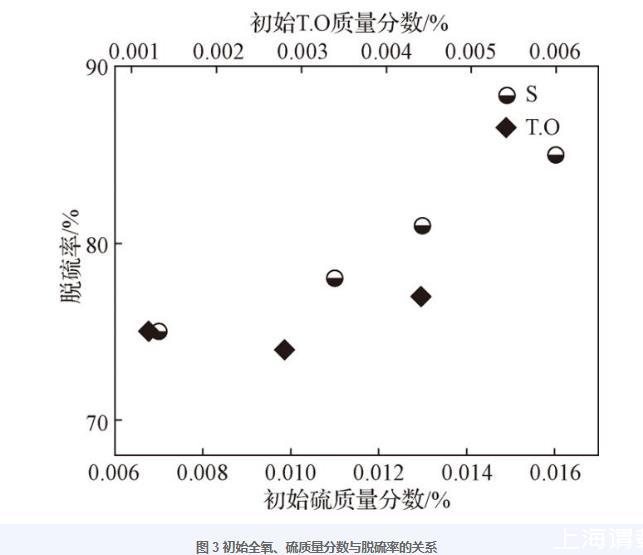

圖3初始全氧、硫質(zhì)量分?jǐn)?shù)與脫硫率的關(guān)系
2.2鋼中氧、硫含量對氧化物夾雜的影響
分析ASPEX全自動夾雜物分析儀掃描結(jié)果,定義MnS質(zhì)量分?jǐn)?shù)小于10%的夾雜物為氧化物夾雜。關(guān)注鋼渣反應(yīng)前后氧化物夾雜的數(shù)量密度和平均尺寸,統(tǒng)計(jì)結(jié)果見表4、表5和圖4~圖7??梢钥闯觯撝醒?、硫含量的提高對鋼渣反應(yīng)過程中氧化物夾雜去除有顯著的效果。隨著氧、硫質(zhì)量分?jǐn)?shù)增加,氧化物夾雜的去除率呈升高趨勢,平均尺寸呈減小趨勢。在氧質(zhì)量分?jǐn)?shù)為約0.001 2%的前提下,鋼中硫質(zhì)量分?jǐn)?shù)從0.007%上升到0.016%時,氧化物夾雜的去除率從10%上升到60%左右;在鋼中硫質(zhì)量分?jǐn)?shù)為0.007%的前提下,鋼中全氧質(zhì)量分?jǐn)?shù)從0.001 2%上升到0.004 4%,氧化物夾雜的去除率從10%上升到70%左右,氧化物夾雜的平均尺寸也呈減小趨勢。

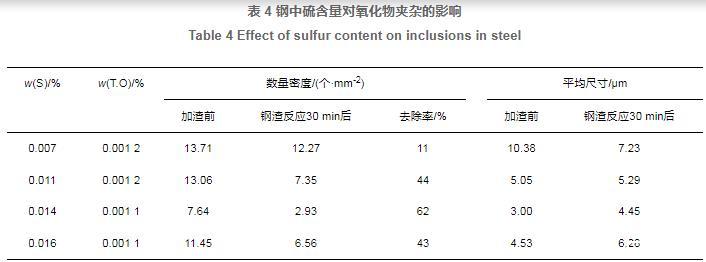

表4鋼中硫含量對氧化物夾雜的影響

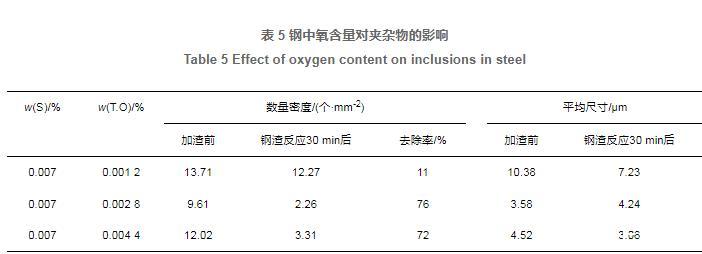

表5鋼中氧含量對夾雜物的影響

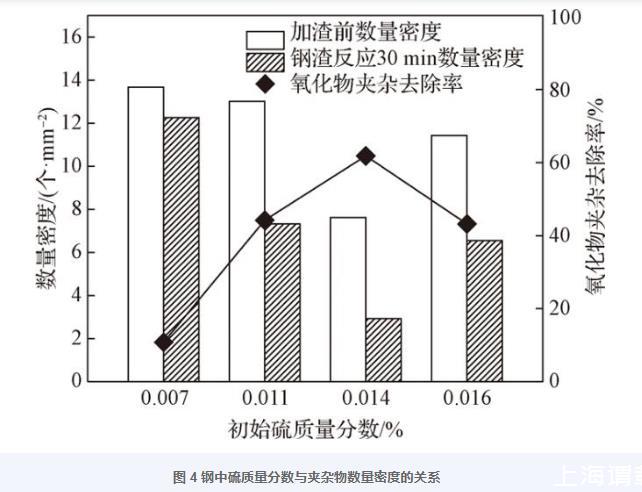

圖4鋼中硫質(zhì)量分?jǐn)?shù)與夾雜物數(shù)量密度的關(guān)系

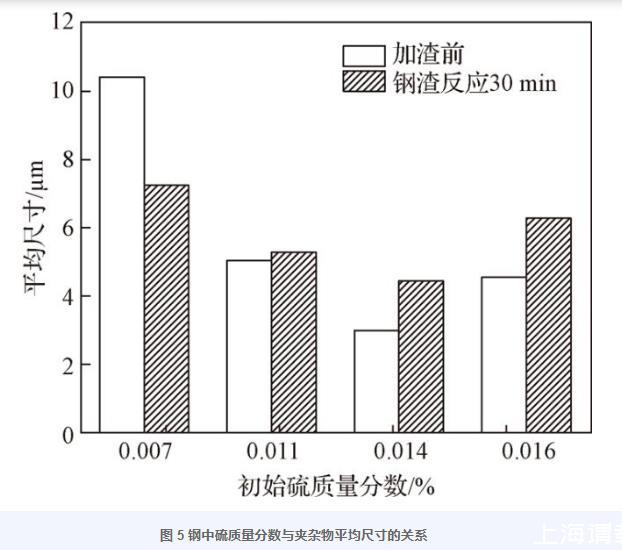

圖5鋼中硫質(zhì)量分?jǐn)?shù)與夾雜物平均尺寸的關(guān)系

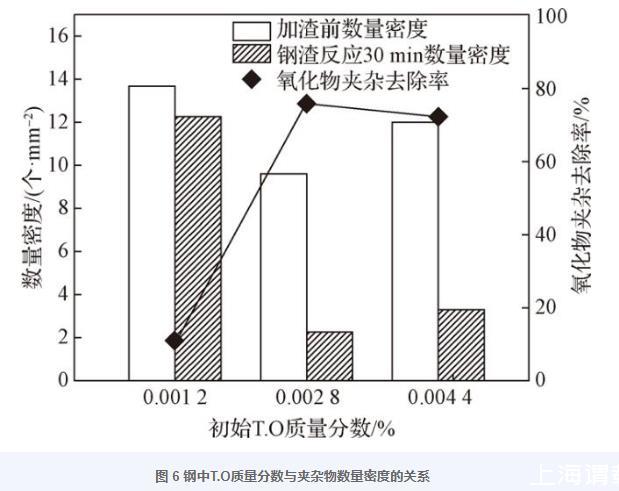

圖6鋼中T.O質(zhì)量分?jǐn)?shù)與夾雜物數(shù)量密度的關(guān)系

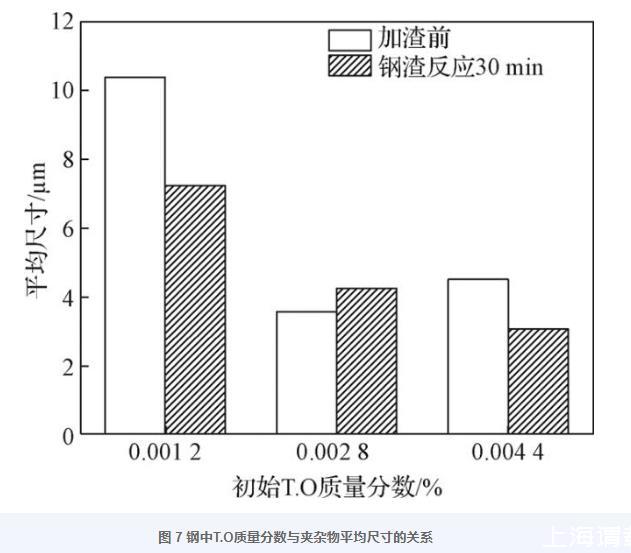

圖7鋼中T.O質(zhì)量分?jǐn)?shù)與夾雜物平均尺寸的關(guān)系
分析鋼渣反應(yīng)前后夾雜物的成分可知,重軌鋼中氧化物夾雜分為SiO2-MnO系和CaO-Al2O3-SiO2系兩類夾雜,圖8所示為兩類典型夾雜二維形貌。各類氧化物夾雜在鋼渣反應(yīng)前后數(shù)量密度變化見表6??梢钥闯?,鋼中主要夾雜為鈣鋁硅酸鹽,因此鋼渣反應(yīng)30 min后,鈣鋁酸鹽的去除率同總氧化物夾雜的去除率相近,隨著氧、硫質(zhì)量分?jǐn)?shù)的增高,鈣鋁酸鹽的去除率呈升高的趨勢。由于鋼中硅錳夾雜數(shù)量較少,且掃描面積有限,僅從以上表格統(tǒng)計(jì)的數(shù)量密度不具代表性,因此其去除率未呈現(xiàn)明顯規(guī)律。

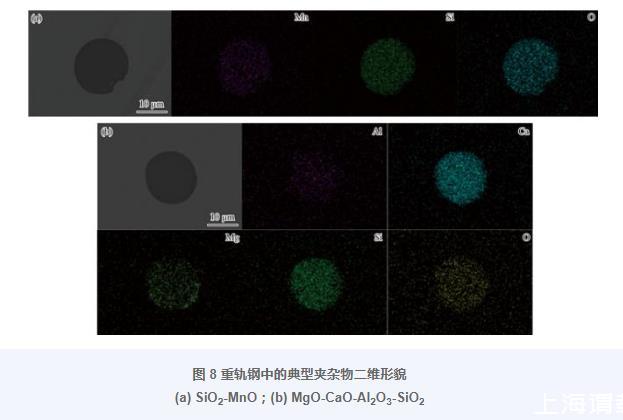

圖8重軌鋼中的典型夾雜物二維形貌
(a)SiO2-MnO;(b)MgO-CaO-Al2O3-SiO2

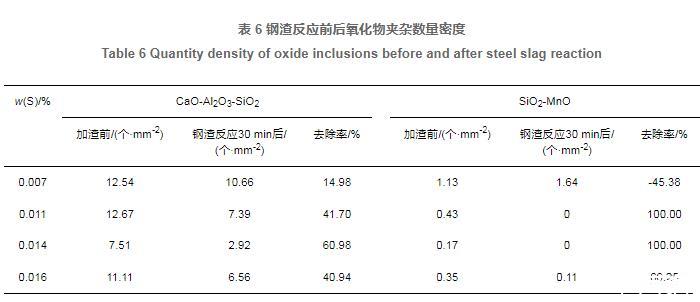

表6鋼渣反應(yīng)前后氧化物夾雜數(shù)量密度
3討論與分析
3.1鋼中氧、硫含量對界面張力的影響
在鋼液中,氧、硫是最常見的表面活性元素。當(dāng)這些元素在熔融鋼液中的質(zhì)量分?jǐn)?shù)增加時,鋼-渣的界面張力和夾雜物與鋼液之間的界面張力會迅速減小。鋼渣反應(yīng)前期,由于鋼中初始氧、硫含量高,活度也高,夾雜物與鋼液的界面張力較低,隨著脫硫、脫氧反應(yīng)的進(jìn)行,界面張力增大。因此在30 min的鋼渣反應(yīng)過程中,界面張力、接觸角等一直在動態(tài)變化。本試驗(yàn)將鋼液初始氧、硫質(zhì)量分?jǐn)?shù)調(diào)整到一定值后,隨著鋼渣反應(yīng)發(fā)生和脫氧產(chǎn)物在鋼液中運(yùn)動上浮,鋼中硫含量、溶解氧含量是變化的,因此選取相同時間段的2個固定時刻,即同批鑄坯溶清鋼液在增氧/硫10 min和鋼渣反應(yīng)30 min,可以對比整個反應(yīng)過程不同初始氧、硫元素對重軌鋼中氧化物夾雜去除的影響。
3.2界面張力對夾雜物形核的影響

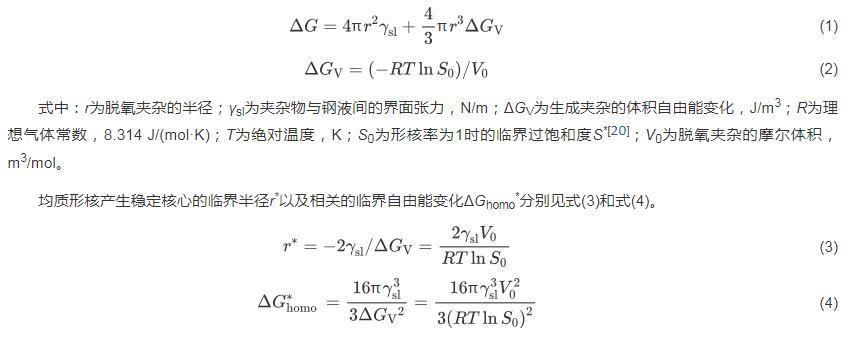

實(shí)際煉鋼脫氧的過程中,新相形核是以均質(zhì)形核和非均質(zhì)形核2種方式進(jìn)行的。脫氧生成1個半徑為r的球形夾雜時,總自由能的變化為ΔG,在數(shù)值上為生成新相產(chǎn)生的表面能和引起體積變化的自由能之和[20],見式(1)。生成夾雜的體積自由能變化ΔGV見式(2)。
式中:r為脫氧夾雜的半徑;γsl為夾雜物與鋼液間的界面張力,N/m;ΔGV為生成夾雜的體積自由能變化,J/m3;R為理想氣體常數(shù),8.314 J/(mol·K);T為絕對溫度,K;S0為形核率為1時的臨界過飽和度S*[20];V0為脫氧夾雜的摩爾體積,m3/mol。
均質(zhì)形核產(chǎn)生穩(wěn)定核心的臨界半徑r*以及相關(guān)的臨界自由能變化ΔGhomo*分別見式(3)和式(4)。
