合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 溫度及壓強(qiáng)對(duì)CO2-NaCl鹽水系統(tǒng)界面張力的影響(三)
> 為什么鋼針會(huì)漂浮在水面上?
> 央視CCTV13:普通石化類洗潔劑含有毒害物質(zhì)對(duì)身體危害極大
> 應(yīng)用熒光顯微鏡研究了蛋白質(zhì)在氣-水界面的組裝——材料和方法
> 拉筒法測(cè)定LiF-CaF2-Yb2O3體系的表面張力及變化規(guī)律
> 液態(tài)表面張力儀表面結(jié)構(gòu)、工作原理及技術(shù)參數(shù)
> 肺泡表面張力的抽吸作用與方向示意圖
> 不同兩性聚合物界面張力、溶解性能及抗鹽性檢測(cè)結(jié)果
> 起泡劑作用下單氣泡運(yùn)動(dòng)特性實(shí)驗(yàn)研究
> 純水表面張力與液膜拉伸形變量關(guān)系|純水表面張力測(cè)試數(shù)據(jù)
推薦新聞Info
-
> 燒結(jié)礦致密化行為研究:不同堿度條件下熔體的表面張力、表觀黏度值(三)
> 燒結(jié)礦致密化行為研究:不同堿度條件下熔體的表面張力、表觀黏度值(二)
> 燒結(jié)礦致密化行為研究:不同堿度條件下熔體的表面張力、表觀黏度值(一)
> 如何提高非離子表面活性劑的表面張力預(yù)測(cè)精度
> 不同水淹程度的油藏環(huán)境下微生物提高采收率、采出液的表面張力與界面張力的變化(二)
> 不同水淹程度的油藏環(huán)境下微生物提高采收率、采出液的表面張力與界面張力的變化(一)
> 新型助排劑配方組分、對(duì)表/界面性能的影響及助排效果(三)
> 新型助排劑配方組分、對(duì)表/界面性能的影響及助排效果(二)
> 新型助排劑配方組分、對(duì)表/界面性能的影響及助排效果(一)
> 電噴霧質(zhì)譜離子源技術(shù)優(yōu)化策略:降低外鞘液表面張力,加速液滴溶劑蒸發(fā)
基于LB膜技術(shù)制備二氧化硅二維光子晶體薄膜的方法
來源:西京學(xué)院 瀏覽 931 次 發(fā)布時(shí)間:2024-07-19
提高無機(jī)閃爍體的有效光產(chǎn)額,對(duì)提高探測(cè)系統(tǒng)的探測(cè)效率和靈敏度具有重要意義。目前常用的BGO(Bi14Ge3O12)閃爍體是核物理及高能物理實(shí)驗(yàn)中的首選材料之一,但是由于其折射率較高,閃爍體與空氣界面更容易發(fā)生全內(nèi)反射,使大量閃爍光困于晶體中。當(dāng)外界為真空的情況下,BGO閃爍體表面光提取效率只有5.5%,其有效光產(chǎn)額被大大降低。因此,界面光提取效率的大小直接影響無機(jī)閃爍體的有效光產(chǎn)額,從而影響探測(cè)系統(tǒng)的粒子探測(cè)效率及其靈敏度。如何增強(qiáng)閃爍體的界面光提取效率成為提高現(xiàn)有無機(jī)閃爍體有效光產(chǎn)額的關(guān)鍵核心問題。
研究表明,周期性結(jié)構(gòu)的二維光子晶體對(duì)無機(jī)閃爍體的光提取具有一定增強(qiáng)效果。根據(jù)文獻(xiàn)報(bào)道,湘潭大學(xué)于2019年通過理論模擬,計(jì)算出在BGO閃爍體表面引入直徑分別為360nm和300nm時(shí)單層SiO2微球周期陣列時(shí),閃爍體光提取效率最高,并采用液面自組裝方法,把SiO2微球鋪在液體表面,通過吸管或排水裝置把水放干,在基底上得到有序二維周期陣列,當(dāng)微球直徑為360nm時(shí),最佳光提取增強(qiáng)了53%。相比電子束光刻法和原子層沉積法,液面自組裝方法更容易制備大面積樣品,且成本更低。但是液面自組裝法制備的單層SiO2微球陣列存在局部排列不規(guī)則的缺陷,導(dǎo)致增強(qiáng)BGO閃爍體光提取效率的效果有限。而單層SiO2周期性薄膜缺陷的產(chǎn)生主要是由于微球排列存在一定無序性。
因此,探索一種增強(qiáng)BGO閃爍體光提取效率的二氧化硅有序薄膜制備方法,保證薄膜的良好有序性、制作面積大、價(jià)格便宜、可批量化處理、具有非常重要的現(xiàn)實(shí)意義。
針對(duì)現(xiàn)有技術(shù)存在的不足,提供一種二氧化硅二維光子晶體薄膜及其制備方法和應(yīng)用,通過LB膜技術(shù)制備出有序性良好的二氧化硅薄膜,保證薄膜的良好有序性,可大面積、批量化制作二氧化硅二維光子晶體薄膜,且制備成本低;將其負(fù)載在BGO表面,能夠有效增強(qiáng)BGO閃爍體光提取效率。

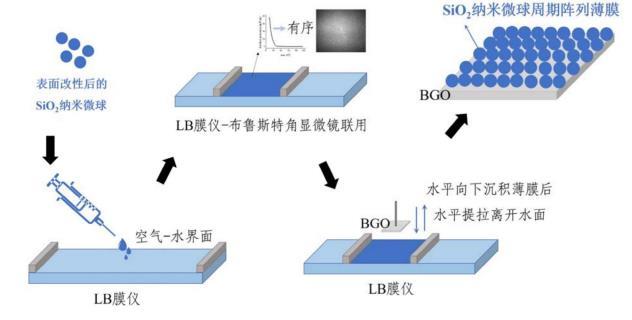

一種二氧化硅二維光子晶體薄膜的制備方法,包括以下步驟:
步驟一、將厚度為2μm,尺寸為3cm×6cm的BGO閃爍體晶體垂直插入LB薄膜儀水槽液面下方,埋入待用;
步驟二、將直徑為150nm的羧基化二氧化硅納米顆粒,用乙醇稀釋獲得濃度為25μg/mL的羧基化二氧化硅溶液并在50w功率下超聲5分鐘;
步驟三、采用微量進(jìn)樣器,吸取50μL羧基化二氧化硅溶液,旋轉(zhuǎn)助推器,將溶液滴加在LB薄膜儀空氣-水界面上,靜置5分鐘;在20℃條件下,設(shè)置滑障以5mm/min的速度在空氣-水界面上側(cè)向壓縮界面上的二氧化硅單層膜,形成周期性有序薄膜,當(dāng)單層膜表面壓力壓縮至為24mN/m時(shí),設(shè)置表面壓力恒定,以2mm/min的速度垂直提拉BGO晶體,將二氧化硅有序薄膜轉(zhuǎn)移到BGO晶體表面,得到負(fù)載在BGO閃爍晶體表面的二氧化硅二維光子晶體薄膜。
小結(jié)
采用納米顆粒直徑為150~450nm的二氧化硅,利用LB膜技術(shù),在20℃條件下,以小于25mm/min的速度在空氣?水界面上側(cè)向壓縮單層膜,表面壓力為24~36mN/m時(shí),以0.7~2mm/min的速度垂直提拉單層膜,制備方法簡(jiǎn)單、薄膜有序性良好、制作面積大、價(jià)格便宜、可批量化處理,適合在工業(yè)化大規(guī)模生產(chǎn)實(shí)踐中推廣,在BGO表面制備有序性較高的二氧化硅單層薄膜,增強(qiáng)BGO閃爍體光提取效率。
